Popeye : V1

10/2007 : Première carte mère mini itx achetée sur un site d'enchères en ligne auprès d'un revendeur anglais. Elle provient d'une machine industrielle qui scannait des objets. Le bundle était composé d'un boîtier métallique sur lequel était vissé la CM, une alimentation de 70 W, un écran LCD 2×20 grand caractère et un scanner de code barre.

Caractéristiques :

• Carte mère : VIA EPIA 500
• Processeur : VIA C3@500 MHz
• Ram : 128 Mo
• Disque : 320 Go IDE
• LAN : 100 Mbit/s
• Distribution : Debian GNU/Linux i386

Le boîtier est construit à partir d'une boite métallique achetée en magasin d'électronique : la boite de l'alimentation a été adaptée et vissée à l'aide d'une équerre, le connecteur 220 V déporté sur la façade arrière du boîtier.

Façade avant

Façade arrière

Pour gagner de la place dans le boitier, j'ai réduit la longueur de la nappe IDE. J'ai déplacé le connecteur femelle afin qu'elle soit la plus courte possible : 4 cm. En remontant la nappe, j'ai, par erreur, installé l'un des connecteurs à l'envers et ne l'ai constaté qu'après avoir branché le disque sur la CM : il n'était pas reconnu par le bios. Par chance, ni le port IDE, ni le disque n'ont subi de dégâts suite à cette bourde. En re-démontant le connecteur et en le mettant dans le bon sens, tout fonctionnait comme attendu.

Nappe IDE raccourcie

J'ai fixé le disque dur à l'aide de très gros élastiques afin d'absorber les vibrations. Les supports de ces élastiques étaient constitués d'une tige filetée pliée en U à l'aide d'un brûleur à gaz de camping. Ce système de fixation n'est pas facile d'utilisation mais permet d'exploiter au maximum la place du boîtier tout en limitant le bruit.

Suspension du disque

Pour rendre l'ensemble plus discret et améliorer mon WAF, j'ai fabriqué un support métallique aux dimensions du boîtier pour le suspendre sous le bureau.

Support sous le bureau

06/2008 : j'ai superposé à l'aide de plaques métalliques mon nouveau disque dur (1 To en SATA) avec l'actuel (320 Go IDE) afin d'optimiser l'espace disponible. J'ai conservé le système de suspension avec les élastiques.

Aperçu des tiges filetées

Ensemble monté

06/2008 : les températures élevées à l'intérieur du boîtier m'ont conduit à remplacer la façade avant avec une grille et ajouter un ventilateur Noctua de 80 mm pour forcer un flux d'air. De plus, les nappes IDE, bien que courtes, ne facilitent pas le passage de l'air, j'ai mis une nappe “ronde” qui offre plus de mobilité et freine moins l'air.

J'ai également percé le boîtier de l'alimentation pour aider l'évacuation des calories .

Essai d'un ventilateur supplémentaire de refroidissement

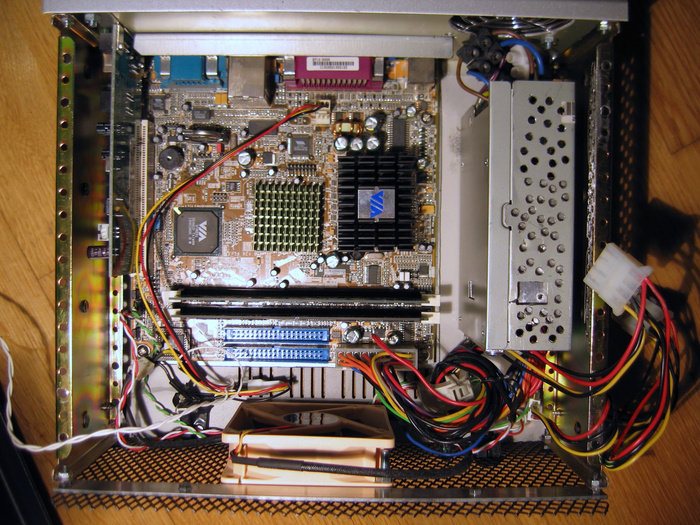

Vue du dessus avec la façade remplacée

Aperçu de la grille de remplacement

08/2008 : la carte Ethernet d'origine étant une 100 Mbit/s, pour m'amuser un peu avec de la configuration réseau, j'ai ajouté une carte réseau Gbit au format PCI : une D-Link DGE-528T.

Carte réseau D-Link DGE-528T

J'ai dû adapter le système de fixation et le boîtier car celui-ci est loin d'être standard : j'ai fait une ouverture à la dremel dans la face arrière et percé un trou dans le bracket de la carte réseau pour visser l'ensemble (à droite sur la photo ci-dessous).

Vue de derrière avec la nouvelle carte Gb

Je me sens trop à l'étroit sur cette configuration, elle était parfaite pour démarrer et tester l'intégration avec MythTV, je change pour une carte mère plus puissante et plus de RAM !
