Wimpy

Wimpy est l'ordinateur que j'ai installé dans la cuisine pour lire les recettes & co… Dans l'histoire de Popeye, Wimpy est un personnage qui mange beaucoup.


L'idée de pouvoir regarder MythTV dans la cuisine, de consulter des recettes de cuisine ou tout simplement surfer sur le net. J'ai l'intention de mettre un écran sur un pied mobile avec une base fixe accrochée au mur et l'unité centrale dans un placard. Le minimum de matériel doit être apparent.

01/2009 : J'ai achété à peu de frais un ordinateur portable d'occasion avec un écran cassé. Ce n'est pas un foudre de guerre, il suffit amplement aux taches demandées.

Caractéristiques :

  • Processeur : Intel Core Duo T2250@1.73GHz
  • Ram : DDR 2 Go
  • LAN : 100 Mbit/s
  • Distribution : Debian GNU/Linux i386

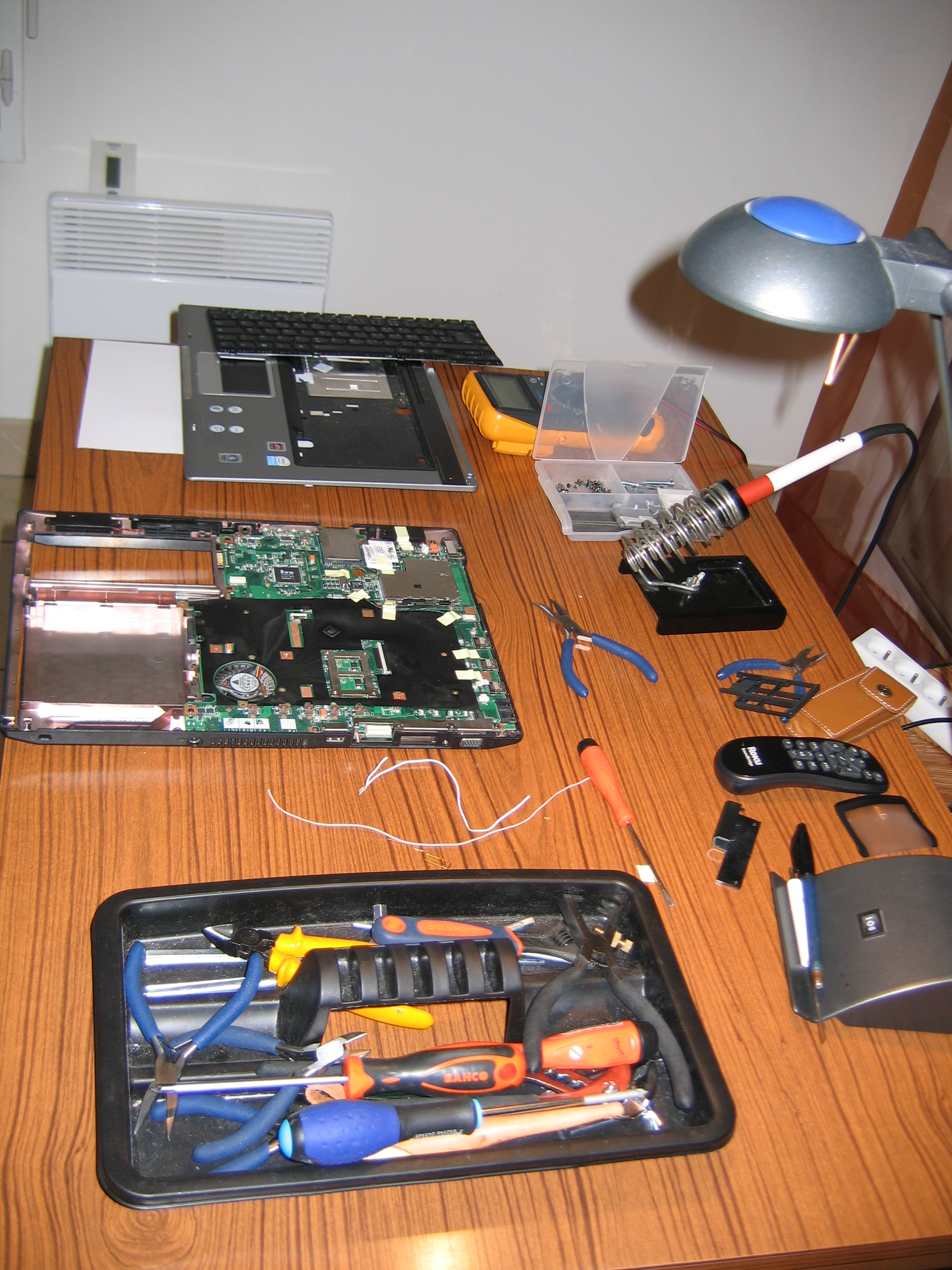

Comme l'unité centrale ne va pas être accessible, il faut déporter le bouton d'allumage avec un long fil. Après avoir démonté le PC portable et accéder à la carte mère, j'ai soudé un long fil + bouton poussoir en parallèle du bouton d'origine. J'en ai profité pour démonter l'écran cassé

Début de Wimpy
Agrandir
Début de Wimpy

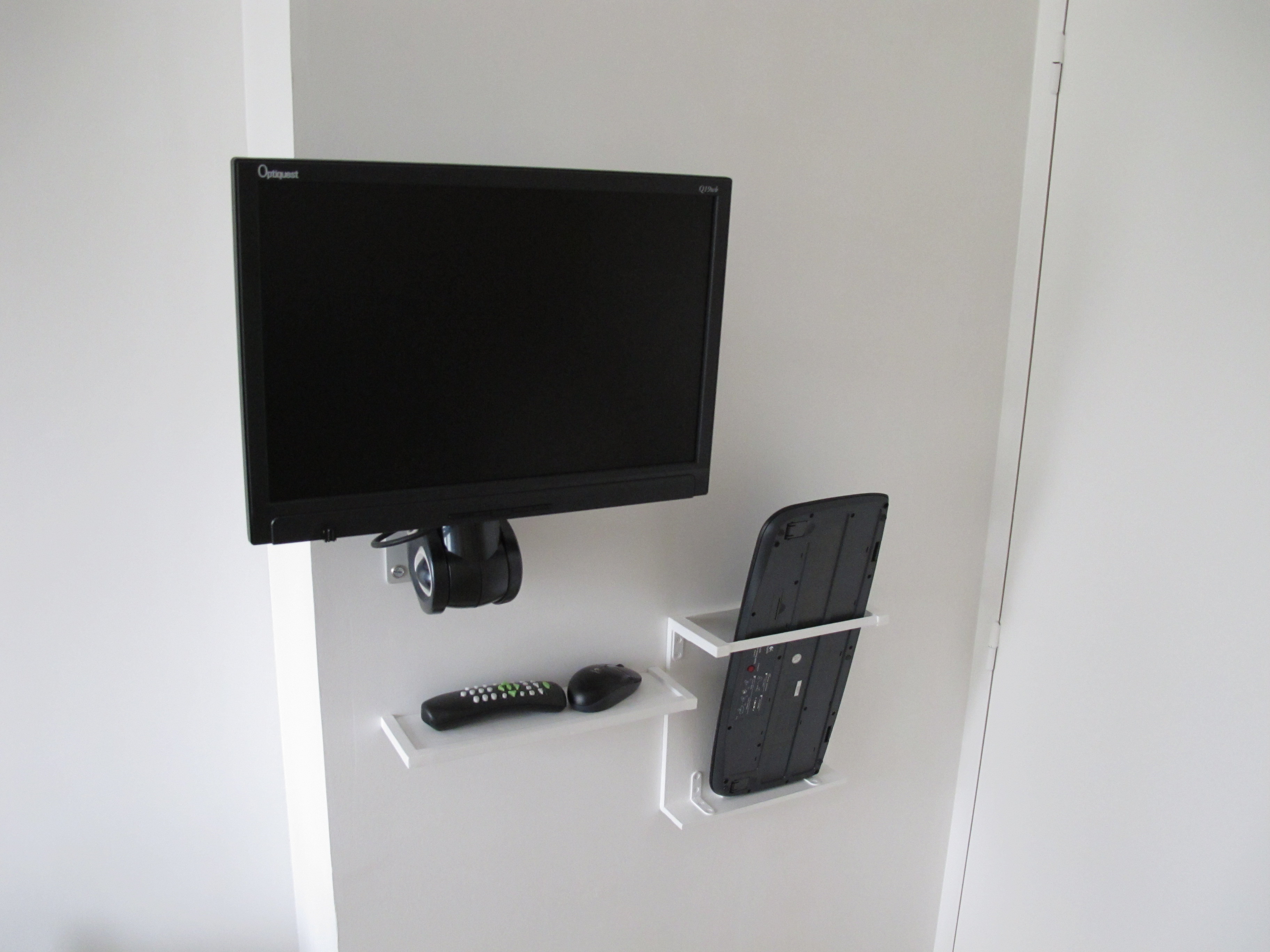

2010/04 : J'ai branché un écran en VGA sur un bras articulé monté dans la cuisine. De plus, cet écran possède des enceintes intégrées ce qui facilite l'installation sonore :music:. Lorsque l'ordinateur boot, il démarre automatiquement MythTV en 40 secondes environ. J'utilise la télécommande infrarouge de Xbox pour le piloter. Le récepteur étant en USB, je l'ai installé sous l'écran pour qu'il soit puisse être visibile de la télécommande.

J'ai ensuite ajouté une entrée pour démarrer Firefox dans le menu de MythTV et mis en en place un set clavier / souris sans fil pour naviguer sur internet. Pour faciliter le rangement, j'ai fabriqué un reposoir et une petite étagère en bois peints en blanc comme le mur.

Ecran sur son bras
Agrandir
Ecran sur son bras

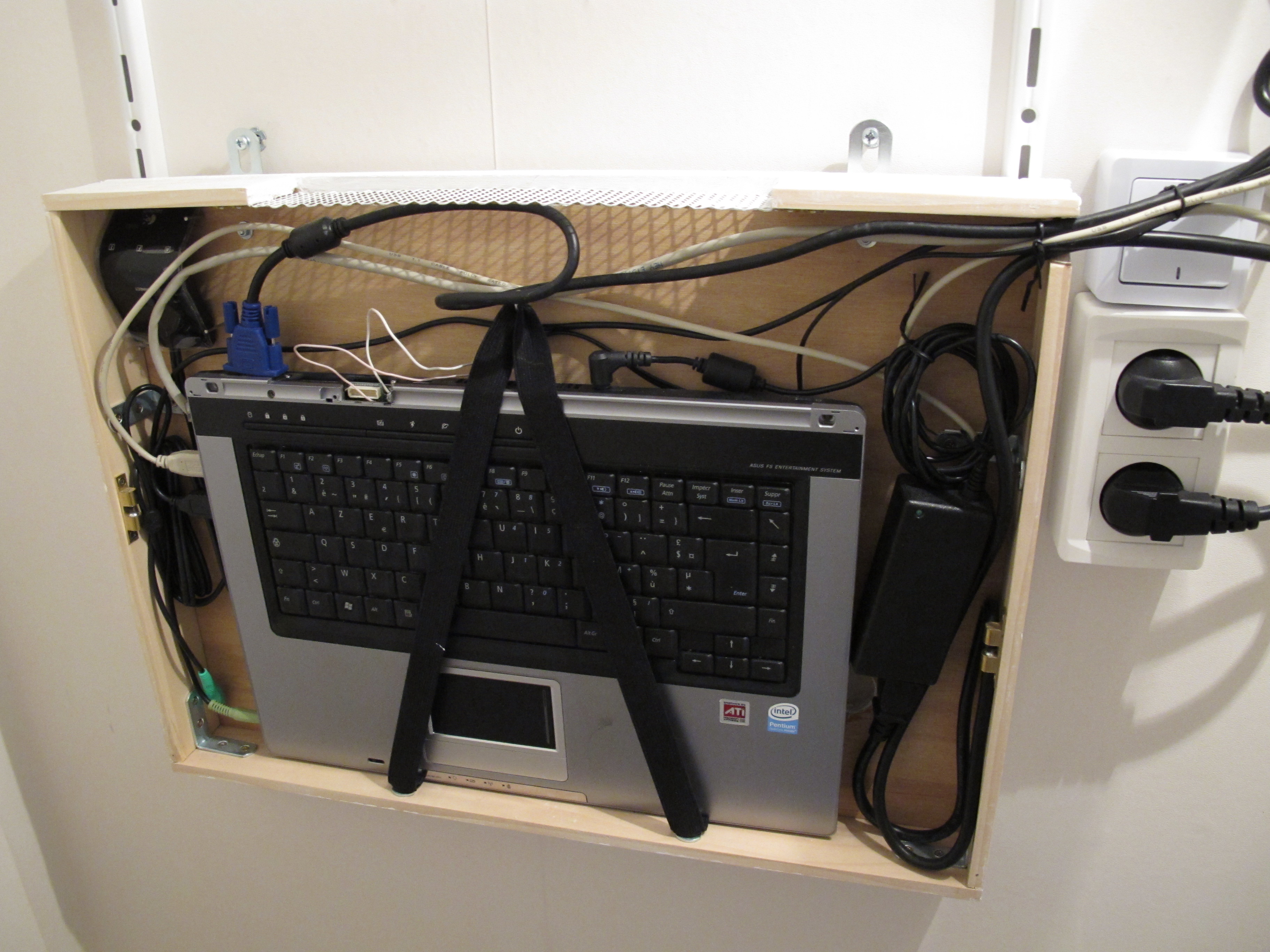

J'ai fabriqué et installé de l'autre coté du mur une boite en boite en bois faite sur mesure. Elle permet de ranger verticalement l'ordinateur portable, le recepteur sans fil ainsi que le bloc secteur d'alimentation sans trop empiéter sur le rangement du placard dans lequel elle est fixée. Sur la face supérieur, une grosse grille d'aération autorise la circulation d'air.

Boite en bois
Agrandir
Boite en bois

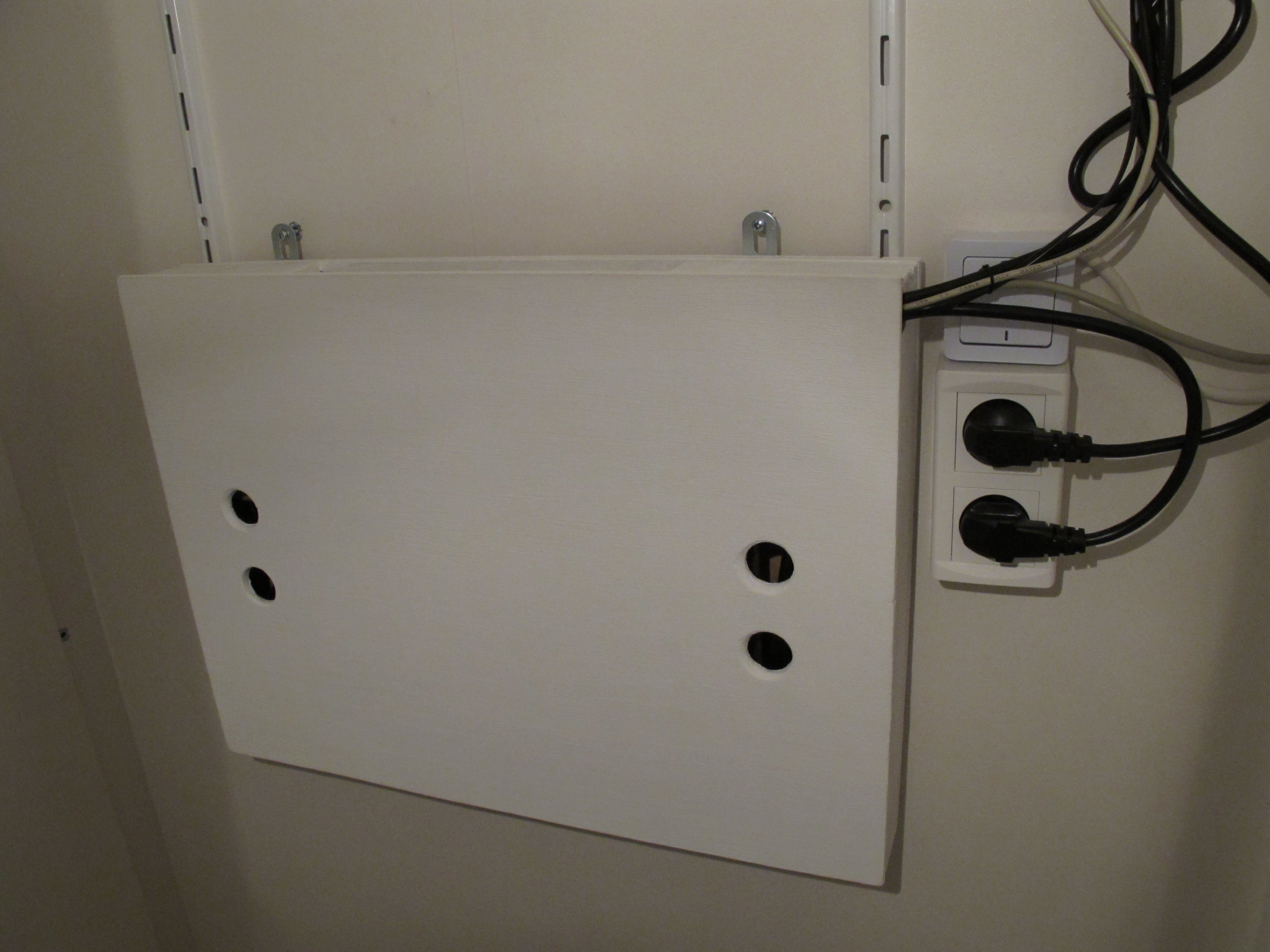

Le panneau de fermeture est fixé par des aimants. J'ai également fait des trous assez large pour faciliter son ouverture et faire circuler l'air de refroidissement.

Façade de la boite
Agrandir
Façade de la boite

J'ai installé un interrupteur électrique à l'extérieur de la boite pour couper totalement le courant lors d'une absence prolongée. En effet, même si l'ordinateur est éteint, le bloc secteur étant toujours branché, il consomme toujours un peu de courant. Idem pour l'écran.

2012 : J'ai finalement démonté l'ensemble au bout de 2 ans. Nous l'utilisions assez peu : le clavier et la souris sont sans fil mais lorsque l'ordinateur est éteint, les piles se vident tout de même (un peu trop vite d'ailleurs). Comme les piles sont toujours vides, il n'est pas possible de naviguer sur le Net et le WAF chute. Comme il n'est pas possible de naviguer, l'ordinateur est souvent éteint et comme il est éteint, les piles se vidant rapidement, nous avions l'impression qu'il était toujours en panne et donc nous ne l'utilisons finalement pas. La spirale infernale :'(.
