Analyseur de spectre

Un analyseur de spectre est un outil d'observation et dans certains cas, de décodage, du signal radio reçu. Il offre une représentation visuelle de la force du signal ainsi que son évolution au cours du temps. Il est à la radio ce que Wireshark est au réseau.

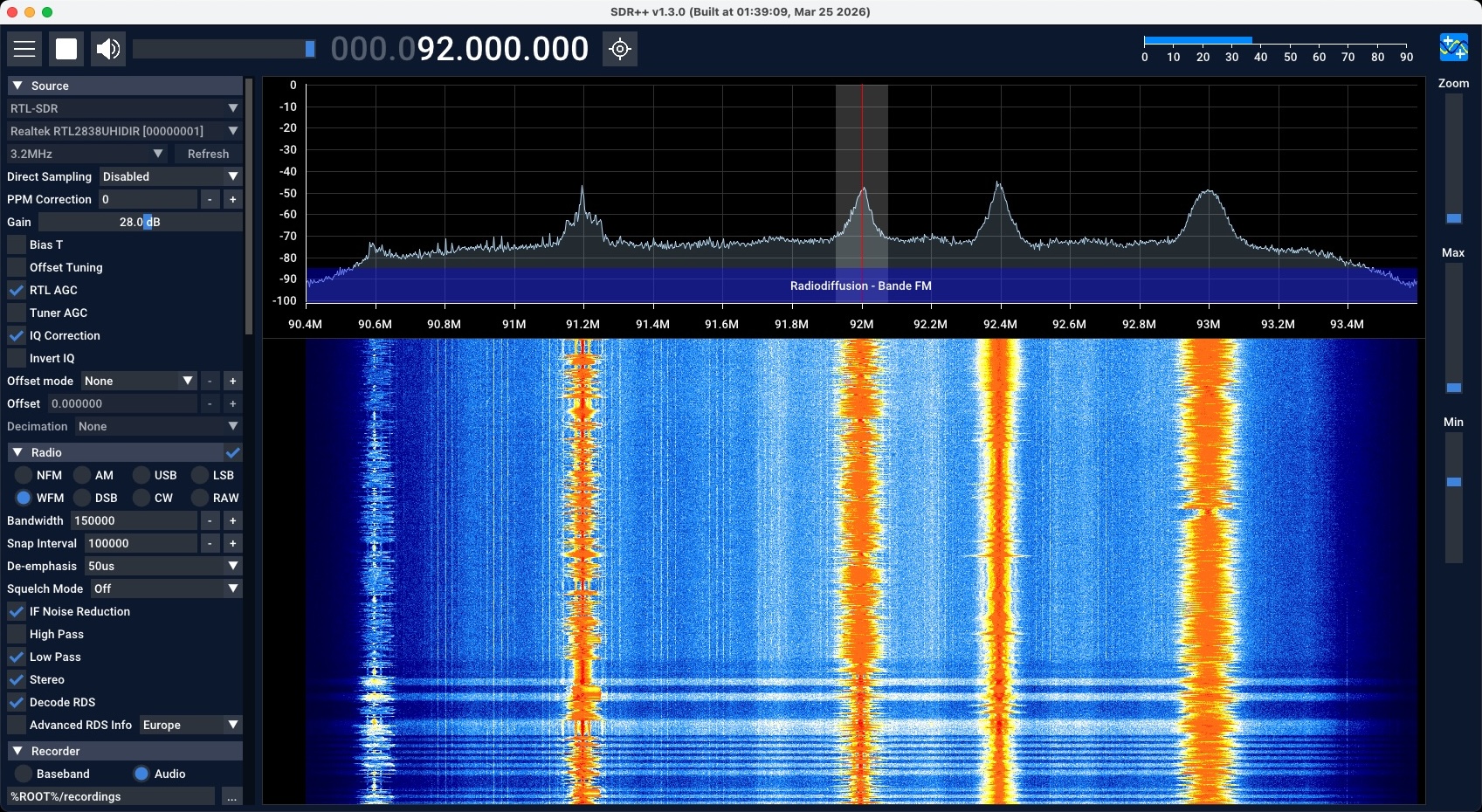

Voici quelques outils que j'utilise pour écouter dans un premier temps la radio FM.

CubicSDR est un outil facile d'utilisation fonctionnant sous OS X. Il permet de se caler sur une fréquence et d'effectuer différents types de démodulation tel que AM, FM, FMS, LSB, USB pour les écouter. Ses fonctionnalités sont très simple et permet à l'outil une prise en main aisée.

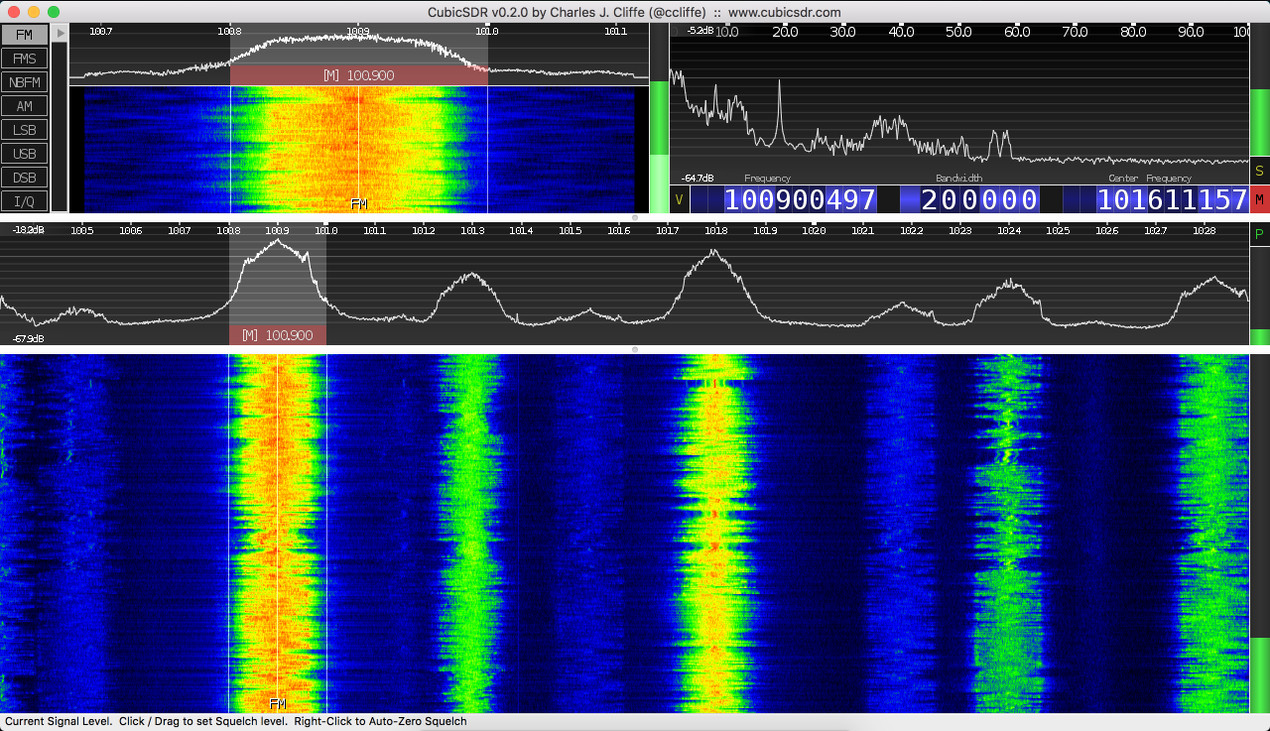

CubicSDR, analyseur de spectre

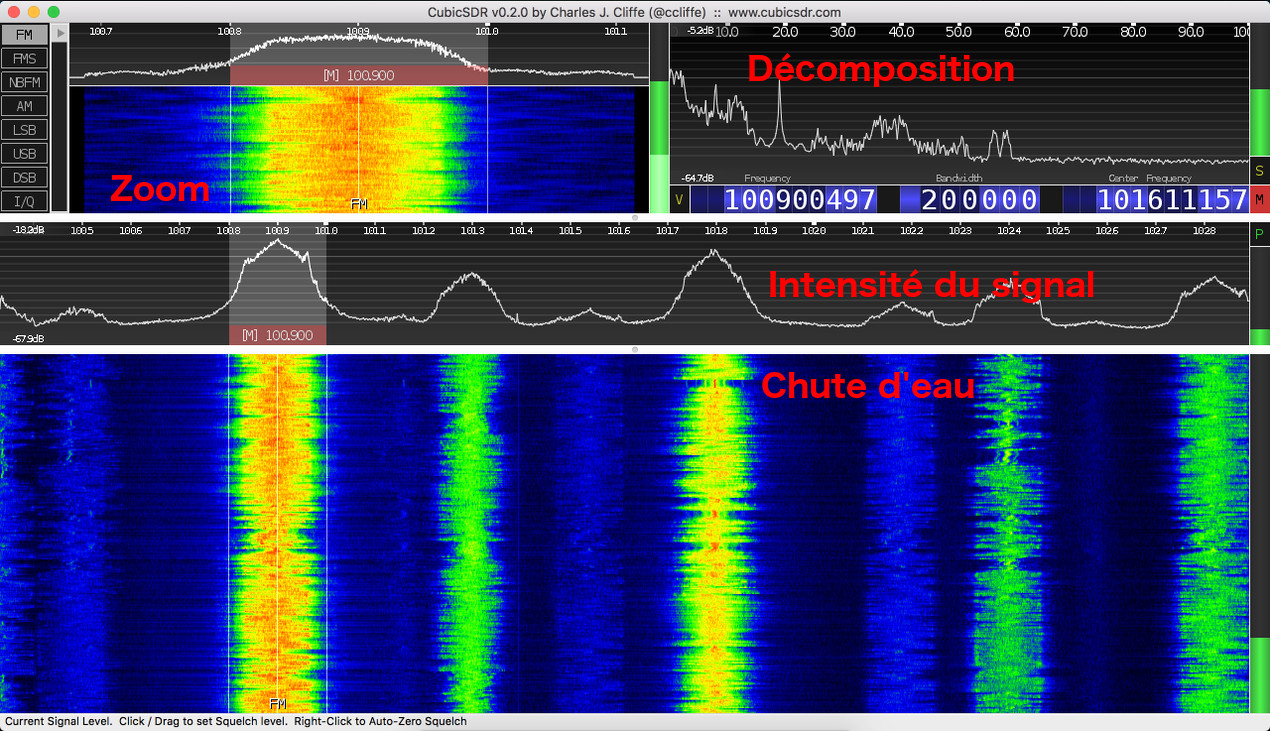

Voici les différentes zones graphiques de l'outil :

Détails
  • Chute d'eau : cette zone représente l'historique de la force du signal sur une plage de fréquence 2.5 MHz en défilant vers le bas;
  • Intensité du signal : intensité du signal;
  • Zoom : intensité du signal et chute d'eau de la fréquence selectionnée;
  • Décomposition : décomposition du signal en harmonique signal démodulé.

En se calant sur une fréquence de radio FM :music:, le signal démodulé se représente visuellement de la manière suivante :

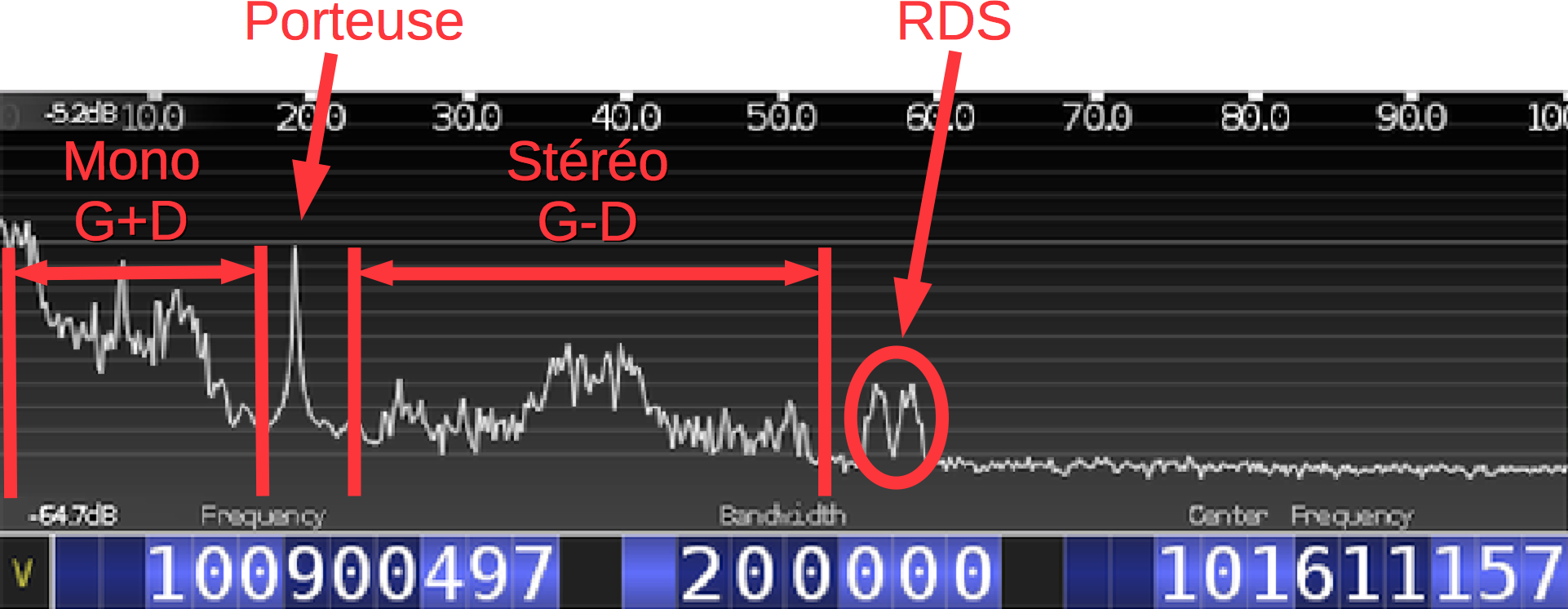

Signal FM
  • 30 Hz - 15 kHz : signal mono (G+D) : audible
  • 19 kHz : porteuse de séparation de la stéréo
  • 23-53 kHZ : signal stéréo G-D
  • 57 kHz : RDS : transmission du nom de la radio (affiché par les postes de voitures par exemple)

Il est possible de parcourir le reste de la bande de fréquence par pas de 2.5 MHz.

Gqrx est un outil très riche en fonctionnalité. Contrairement à CubicSDR, j'ai mis beaucoup de temps à juste pouvoir écouter la radio tant les options sont nombreuses et les réglages importants. L'interface est également plus austère.

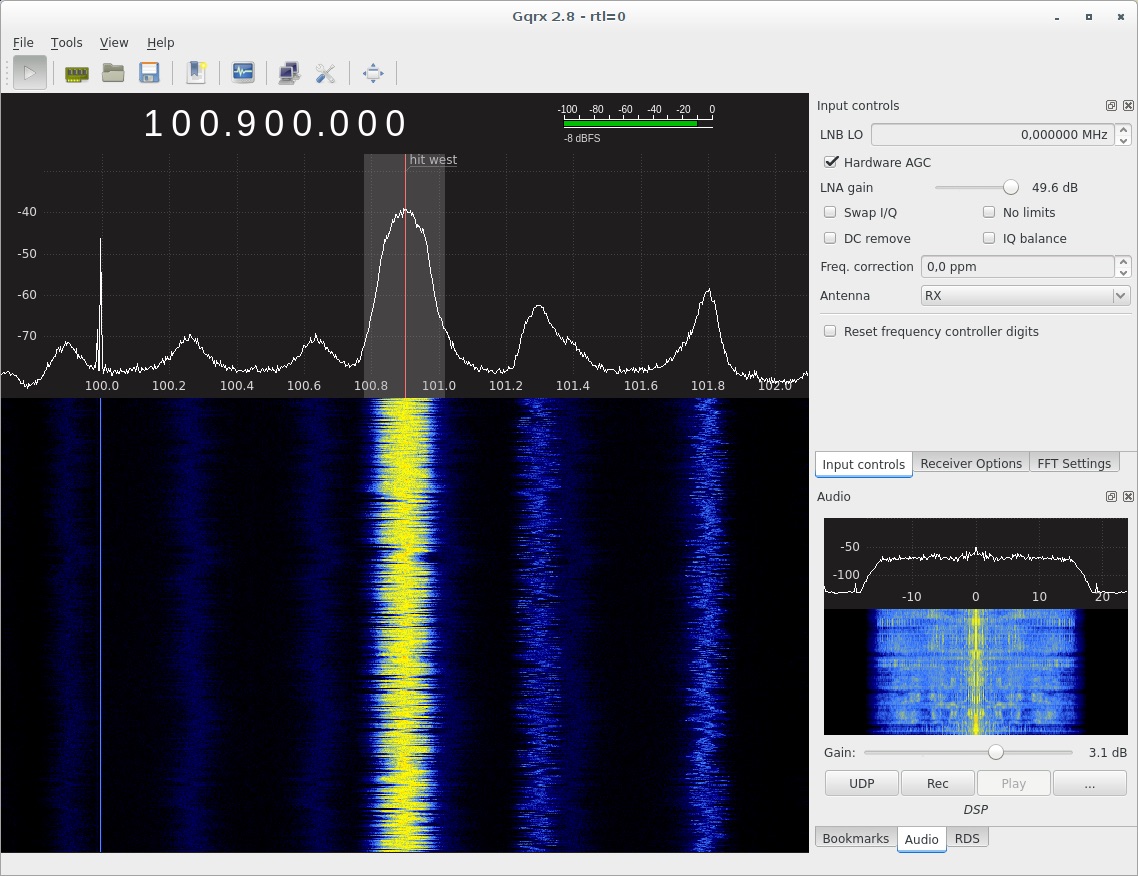

Interface principale de Gqrx

Pour écouter la radio FM, plusieurs réglages sont à réaliser, voici les 3 onglets Input controls, Receiver Options et FFT Settings à valoriser :

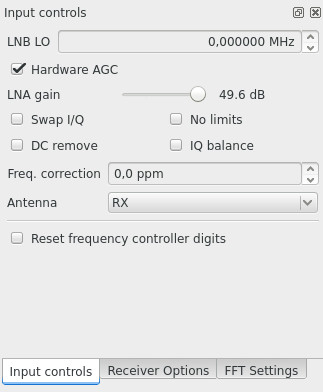

Gqrx, onglet “Input controls”

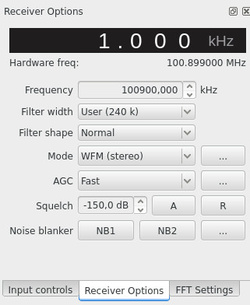

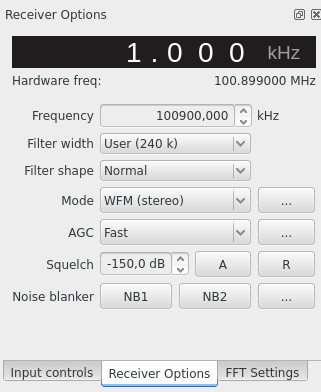

Gqrx, onglet “Receiver Options”

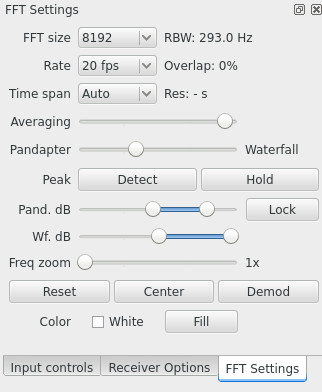

Gqrx, onglet “FFT Settings”

De plus, cet outil décode le signal RDS et affiche les messages dans un champ dédié.

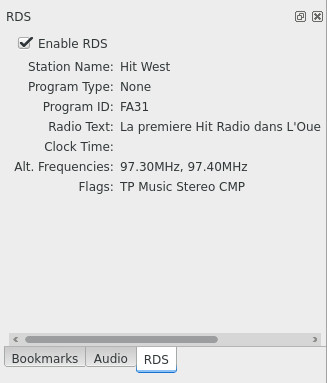

Gqrx, décodage RDS
