Gadgets électroniques

J'ai fabriqué un support en bois pour rassembler tout mes gadgets électroniques et les installer à coté de Popeye pour être en service 24/7. L'ensemble est relié en USB au serveur. Pour économiser 2 ports USB sur la carte mère, j'ai ajouté un hub USB sur lequel sont branchés le LCD, l'Arduino et le récepteur infrarouge. Ces composants ne fonctionnant qu'en USB 1.1, le hub permet en plus de faire le passage USB 1.1 ⇒ USB 2 et ne pas pénaliser les autres appareils connectés directement au serveur sur le même bus USB.

Assemblage du LCD et de l'Arduino

LCDcarte de relaisvu-mètresArduinorécepteur infrarouge

Cliquer sur les différentes zones de l'image pour aller directement sur la page de description

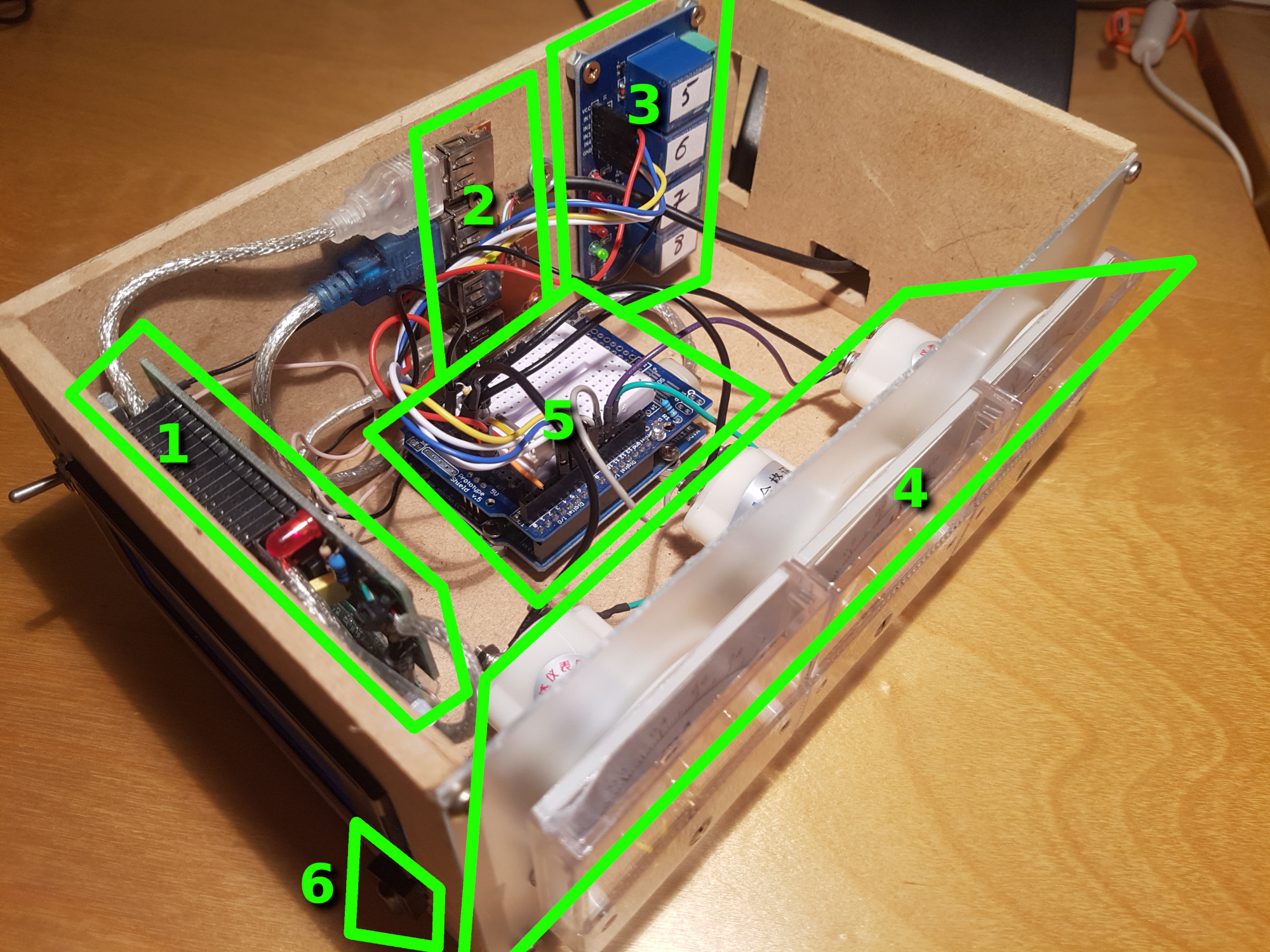

Description du support :

  1. LCD
  2. hub USB
  3. carte de relais
  4. vu-mètres
  5. Arduino + sonde de température DS18B20
  6. récepteur infrarouge

Historique

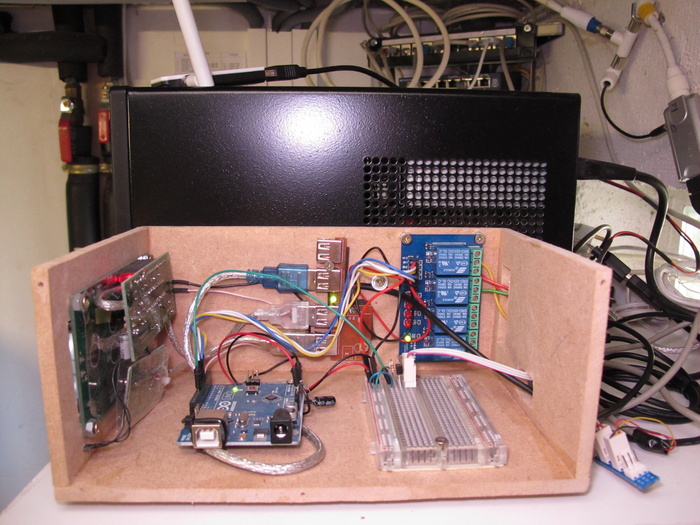

06/2013 : installation initiale

Installation
Agrandir
Installation

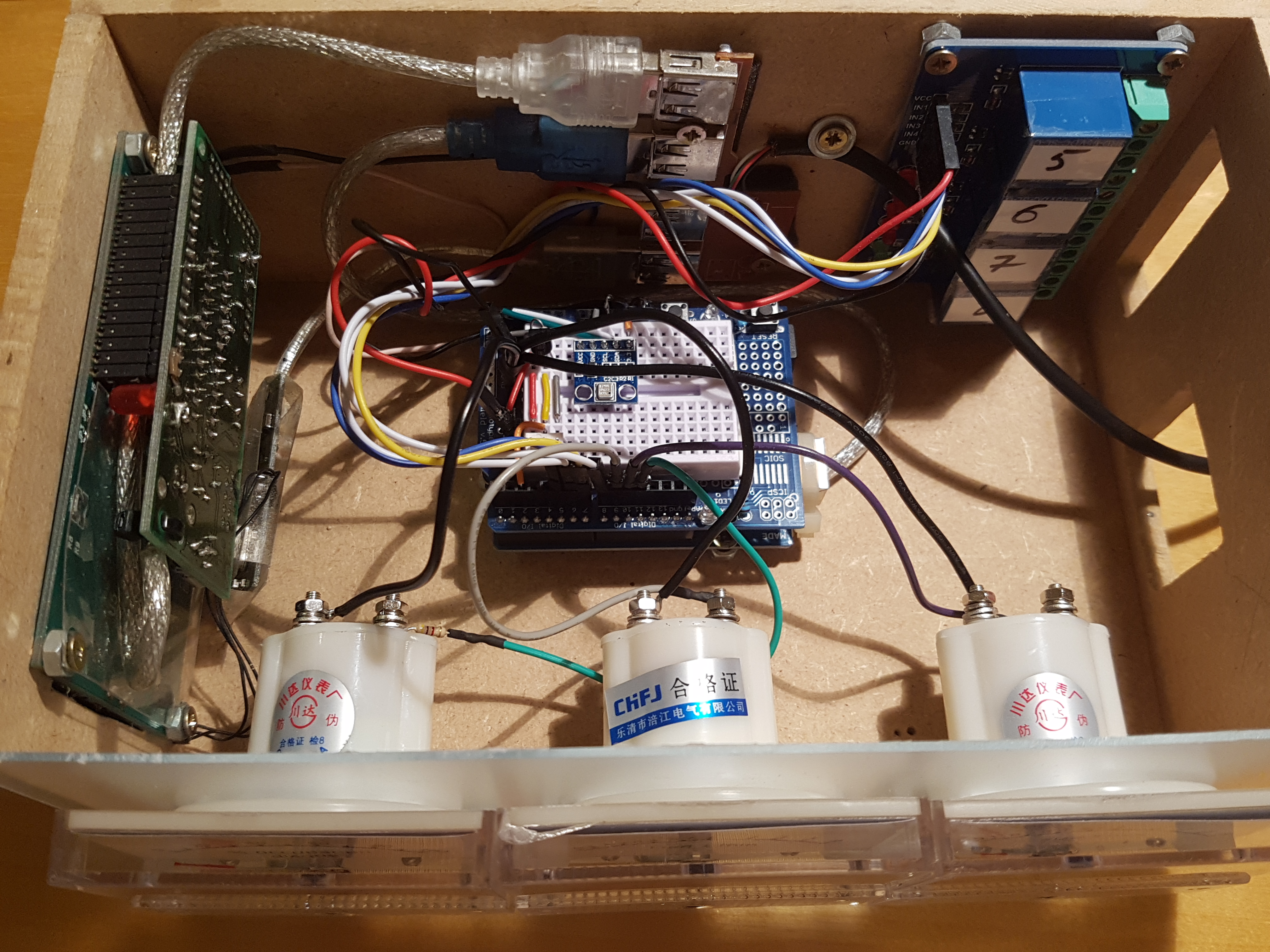

09/2018 : ajout d'un breadboard intégré sur un shield Arduino et de vu-mètres

Vue de dessus avec le shield Arduino et les vu-mètres
Agrandir
Vue de dessus avec le shield Arduino et les vu-mètres
